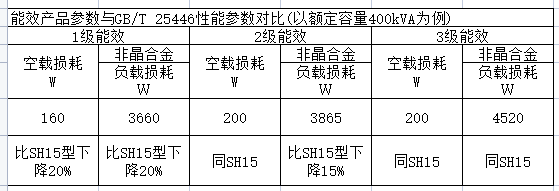

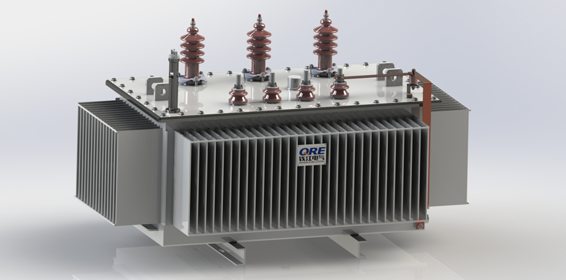

該三相油浸式非晶合金配電變壓器是我公司為響應國家節能減排號召，提高產品性能和生產效率而開發的能效產品。產品性能滿足國家標準GB 20052-2020的要求。產品利用非晶態結晶的導磁金屬村料作為變壓器鐵心，與電工鋼鐵心配電變壓器相比，具有空載損耗低的優點，空載損耗約為電工鋼鐵心變壓器的50%左右，節能效果明顯。變壓器容量一般在2500kVA及以下，電壓等級為35kV及以下的配電變壓器。變壓器結構可分為單相、三相五柱式、三相三柱式等幾種。
1）采用優質的非晶合金帶材，選擇合適的磁通密度。2）器身與箱底、吊板處采用防震墊，器身與油箱采用隔音板組裝，降低器身產生的噪音向油箱傳播。
1）由于非晶合金帶材的特性，空載損耗要比硅鋼片鐵芯的傳統變壓器低70-80%。2）采用四框五柱式鐵心結構，空載電流比硅鋼結構變壓器低50%左右。
1)進行油流分布計算，采用合理油流分布結構，降低繞組熱點溫升和平均溫升。2）采用小油隙、多油道。3）采用壓板開槽結構，保證油路暢通，降低溫升。
1)采用動態分析方法進行短路機械力解析計算。2）高壓繞組導線采用壓扁工藝自動繞制，增加導線硬度，加強繞組機械強度。3）繞組采用網格油道，提高抗短路能力。
